Utilisation du bootloader avec le pic 18f4550

Programmez votre pic sans PICKIT2 via le port USB en utilisant le bootloader

Etape 1/ Le bootloader doit être chargé dans le pic une première fois avec un pickit2.
Pour cela linkez votre programme avec ce fichier lkr ou utilisez un des programmes d’exemple téléchargeable sur ce site.

Etape 2/ Il vous faut le logiciel HIDBootLoader vous pouvez le télécharger en fichier compressé ou en éxecutable.

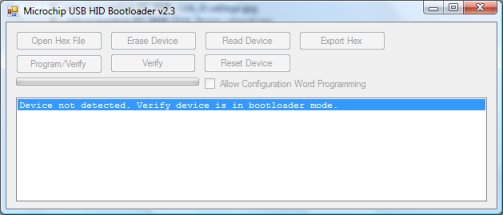

Etape 3/ lancez maintenant le programme HIDBootloader.exe

Etape 4/L’alimentation du pic doit etre coupé. (USB et alim si vous avez une alimentation externe).

Mettez RB4 à zero.

Etape 4/ Branchez l’alimentation (si vous avez une alimentation externe) puis la liaison USB.

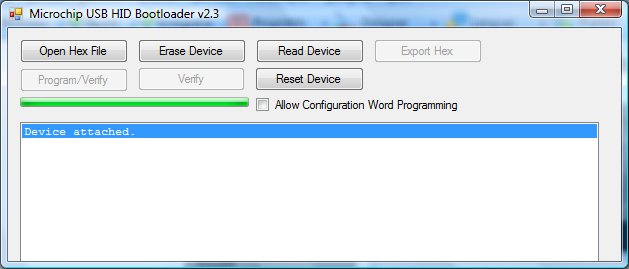

HIDBootloader.exe détecte le PIC.

Etape 5/ Faites ‘Open Hex File’ et choisissez votre fichier HEX.
Etape 6/ Faites Program/Verify
Etape 7/ Lorsque HIDBootloader.exe vous indique qu’il a terminé :
– débranchez l’USB et l’alimentation.
– fermer HIDBootloader.exe.
– mettez RB4 au +5V (position run).
Etape 8/ Rebranchez l’ensemble, le nouveau firmware est opérationnel.
